Acceptance Criteria for Metallic Process Contact Surface Finishes of ASME BPE

       無論是機械拋光還是電解拋光，對拋光后的表面光潔度（粗糙度）都是有要求的，通常是使用粗糙度儀來測量產品的表面粗糙度值（如Ra、Rz值等），但僅僅只是通過粗糙度測試儀得到的結果也不是非常全面的，現將《ASME BPE》標準中對于金屬表面光潔度檢測的相關標準列舉出來，供大家學習借鑒。

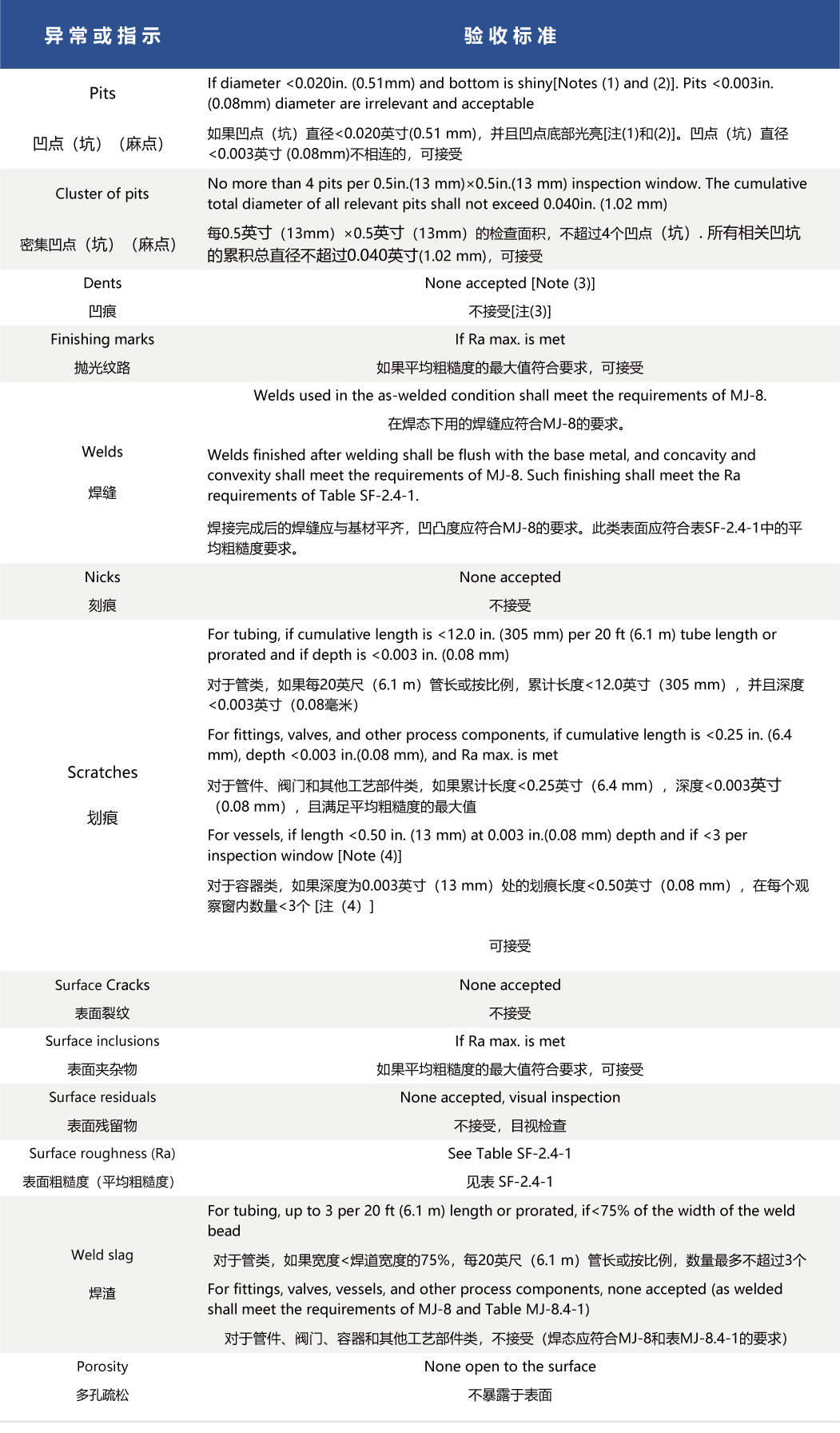

Table SF-2.2-1 Acceptance Criteria for Metallic Process Contact Surface Finishes

表 SF-2.2-1 金屬工藝接觸表面光潔度的驗收標準

GENERAL NOTE: This table covers surface finishes that are mechanically polished or any other finishing method that meets the Ra max.

一般說明：本表涵蓋了機械拋光或任何其他滿足平均粗糙度最大值的拋光方式。

NOTES: 備注：

1. Black bottom pit of any depth is not acceptable.

    任何黑底的凹點（坑）不接受。

2. Pits in superaustenitic and nickel alloys may exceed this value. Acceptance criteria for pit size shall be established by

    agreement between owner/user and supplier. All other pit criteria remain the same.

    超級奧氏體和鎳合金中的凹坑可能超過該值。應通過業主/用戶和供應商之間約定凹點（坑）尺寸的驗收標準。所有其他凹點（坑）驗

    收標準保持不變。

3. For vessels, dents in the area covered by and resulting from welding dimple heat transfer jackets are acceptable.

    對于容器類，換熱夾套覆蓋區域內的焊接凹痕是可以接受的。

4. An inspection window is defined as an area 4 in. 4 in. (100 mm 100 mm).

    檢查窗定義為4英寸×4英寸（100mm×100mm）。
